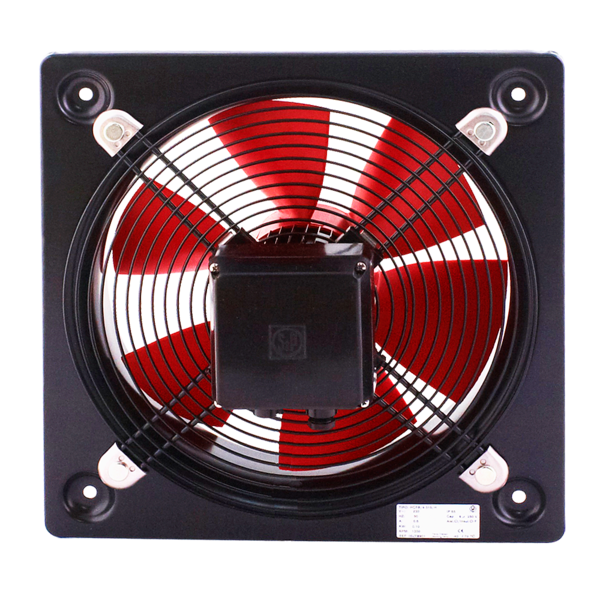

COMPACT HCBT/6-800/HA EXEIIT3 230/400V

Wentylator osiowy ścienny HCBT/6-800/HA EXEIIT3 230/400V

Kod produktu:  41521560

Wszystkie wentylatory typu COMPACT w wykonaniu przeciwwybuchowym są oznaczone symbolem „EX”

Specjalne wykonania wentylatorów HCBT EX do użytku w strefach zagrożenia wybuchem oprócz modeli HCBT/4-250, HCBT/6-355, HCBT/6-400; model HCBT/6-400 dostępny z silnikiem 230/400 V; modele dostępne do wielkości HCBT-1000.

Oznaczenie: ATEX - II 2G Ex e IIC T3 Gb, IP55, klasa izolacji F.

Wykonania specjalne:

modele 800 i 1000 mm:

• • II 2G Ex h IIB T4
• • II 2G Ex h IIB+H2 T4 (silnik Ex d IIC T4)
• • II 3D c T125°C Temperatura pracy dla wersji ATEX:
• • -20°C do +55°C modele HCBT/4-315 do HCBT/4-710 modele HCBT/6-450 do HCBT 6-710
• • -20°C do +40° modele HCBT/4-800 do 1000 modele HCBT/6-800 do 1000

Charakterystyki pracy i wymiary zgodnie z danymi wentylatorów HCBT w wykonaniu standardowym. osiowe o unikalnej, bardzo zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji. Stosowane w wentylacji ogólnej pomieszczeń o charakterze użytkowym i przemysłowym.

ZASTOSOWANIE

Wentylacja ogólna pomieszczeń o charakterze użytkowym i przemysłowym. Przeznaczone do wentylacji: hurtowni, magazynów, warsztatów, hal produkcyjnych, parkingów, lokali handlowych, pomieszczeń hodowlanych.
Znajdują zastosowanie w urządzeniach klimatyzacyjnych.

KONSTRUKCJA

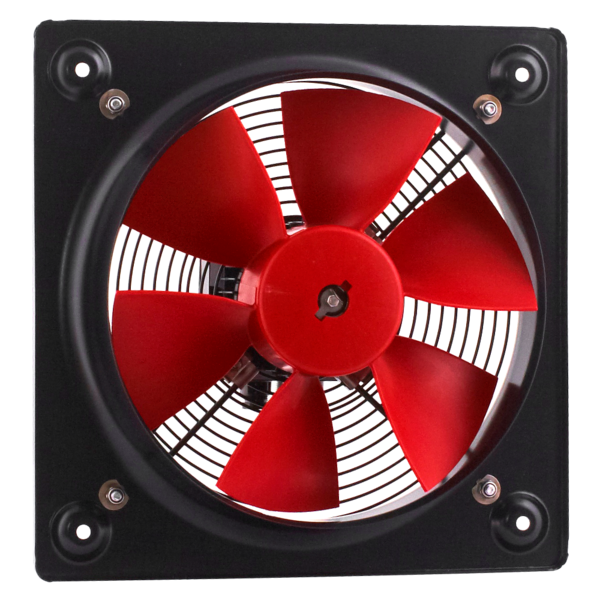

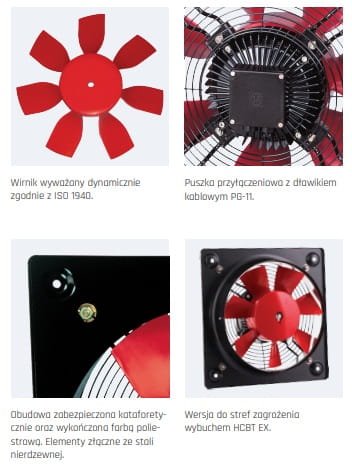

Wentylatory osiowe o unikalnej, bardzo zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji. Wirniki z odpornego na działanie promieni UV termoplastu wzmocnionego włóknem szklanym (HCFT/HCFB) lub aluminiowe (HCBT/HCBB), dynamicznie wyważane zgodnie z normą ISO 1940. Obudowa wytłaczana z blachy stalowej, zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową. Elementy złączne ze stali nierdzewnej.
Wentylatory mogą pracować w temperaturze -40⁰C do +70⁰C (modele Ø800 - Ø1000 zakres temperatury -20⁰C do +40⁰C).

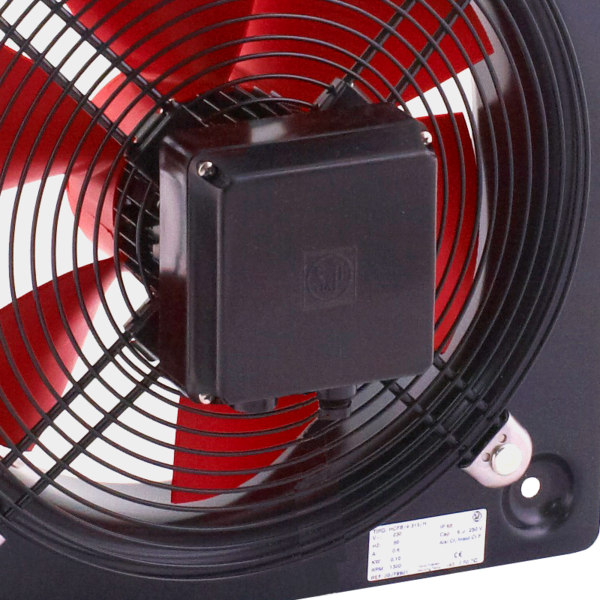

SILNIK ELEKTRYCZNY

• Asynchroniczny, trójfazowy 230/400V 50Hz lub 400V 50Hz oraz jednofazowy 230V 50Hz. Stopień ochrony IP65 (modele Ø800, Ø900, Ø1000 - IP55), klasa izolacji F.

  Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem (z wyjątkiem dwubiegunowych oraz Ø800, Ø900, i Ø1000) i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (z wyjątkiem silników dwubiegunowych oraz 4-630, B/710, T/4-710, T/800, T/900 oraz T/1000. Wszystkie modele trójfazowe są przystosowane do regulacji przetwornicą częstotliwości.

  Wentylatory z serii Compact są dostępne również w wersji przeciwwybuchowej.
