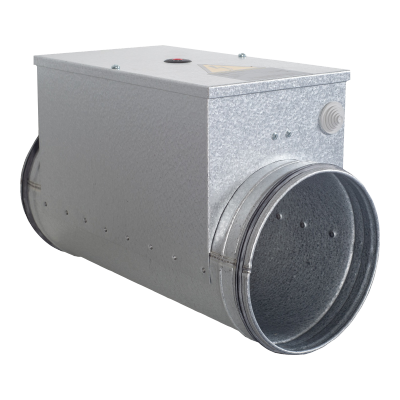

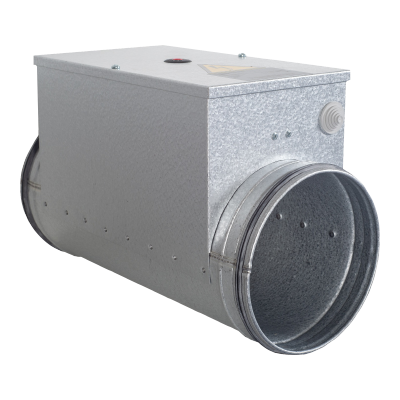

EKA-200-1.2-1f- Nagrzewnica kanałowa okrągła

EKA200-1.2-1f - Nagrzewnica kanałowa okrągła

Elektryczne nagrzewnice kanałowe EKA przeznaczone są do ogrzewania czystego powietrza w systemach wentylacyjnych. Obudowa (stopień ochrony EKA IP 44, z wyjątkiem EKA typ NV o stopniu ochrony IP 30) wykonana jest z odpornej na wysokie temperatury stali alucynkowej i posiada gumowe uszczelki do podłączenia do kanału. Rurka elementu grzejnego wykonana jest ze stali nierdzewnej AISI 304. W nagrzewnicach zamontowane są 2 termostaty ochronne oraz zaciski śrubowe dla łatwego podłączenia.

Nagrzewnice mogą być montowane poziomo z elektryczną skrzynką przyłączeniową skierowaną do góry lub z boku i pionowo (tylko w przypadku, gdy kierunek przepływu powietrza jest skierowany do góry). Nagrzewnic nie można montować w środowiskach zagrożonych wybuchem i działaniem substancji agresywnych. Nagrzewnice mogą być stosowane tylko do ogrzewania lub podgrzewania czystego powietrza. Nagrzewnice przeznaczone są wyłącznie do montażu wewnątrz pomieszczeń. Jeżeli nagrzewnica jest montowana w sposób umożliwiający przypadkowy kontakt z elementami grzejnymi, należy zamontować kratkę ochronną. Prędkość powietrza w kanale nagrzewnicy musi wynosić minimum 1,5 m/s. Maksymalna temperatura na wyjściu wynosi 50°C.

Nagrzewnica posiada:
- 2 stopnie zabezpieczenia termicznego (50/100C)
- uszczelki na króćcach powietrznych
- obudowę stalową pokrytą alucynkiem
- grzałki ze stali nierdzewnej AISI304

WERSJE:

• EKA: nagrzewnica bez zintegrowanego sterowania (wymaga dokupienia regulatora mocy EKR i czujnika kanałowego TJK-10K);
• EKA NV: nagrzewnica z zabudowanym regulatorem mocy i nastawnikiem temperatury na obudowie (0-30°C);
• EKA NI: nagrzewnica z zabudowanym regulatorem mocy, przystosowana do regulacji ściennym regulatorem TR5K w zakresie 0-30°C (kupowanym oddzielnie);
• EKA NIS: nagrzewnica z zabudowanym regulatorem mocy przystosowana do sterowania przez zewnętrzny sygnał 0-10 VDC;
• EKA NV PTC/PS - nagrzewnica z zabudowanym regulatorem mocy, nastawnikiem temperatury na obudowie (od -10 do +50°C) i dodatkowym zabezpieczeniem przed niedostatecznym przepływem powietrza (presostat).

DANE TECHNICZNE:

WYMIARY:

TYPY:

1: standardowe wymiary nagrzewnicy EKA;

2: wymiary nagrzewnicy EKA z zewnętrznym przekaźnikiem ciśnieniowym;

3: wymiary nagrzewnicy EKA z zewnętrzną chłodnicą;

4: wymiary nagrzewnicy EKA z zewnętrzną chłodnicą i przekaźnikiem ciśnieniowym
