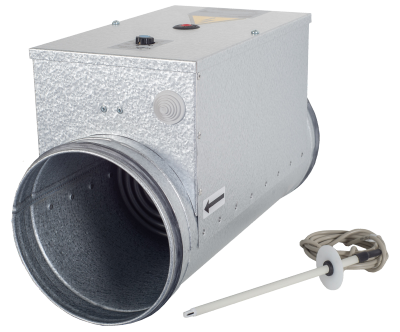

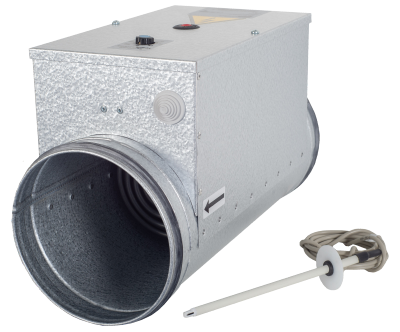

EKA-NV-400-9.0-3fPTC/PS - Nagrzewnica kanałowa okrągła z automatyką

EKANV400-9.0-3fPTC/PS - Nagrzewnica kanałowa okrągła z automatyką

Elektryczne nagrzewnice kanałowe EKA NV (PTC/PS) posiadają wbudowany sterownik do regulacji temperatury, czujniki PTC (prędkości powietrza), PS (ciśnienia powietrza) i temperatury, nastawnik potencjometryczny temperatury zadanej znajduje się na pokrywie nagrzewnicy.

Po włączeniu zasilania nagrzewnicy regulator (EKR-K...) uruchamia tryb przygotowania do pracy przez 30 sekund, a dioda 1 miga raz na 5 sekund. Jeśli prędkość powietrza zostanie wykryta przez czujnik PTC (szybkie miganie diody LED 1 przy wykryciu prędkości min. 1,5 m/s), a ciśnienie powietrza jest większe niż min 20kPA, po wyłączeniu trybu przygotowania do pracy, dioda LED 1 zacznie migać co sekundę, sterownik włączy ogrzewanie w zależności od zapotrzebowania, a dioda LED 2 będzie sygnalizować rozpoczęcie ogrzewania. Jeśli nie wykryto prędkości powietrza lub w kanale nie ma wystarczającego ciśnienia, sterownik nie zainicjuje ogrzewania do czasu wykrycia prędkości powietrza lub ciśnienia. Nagrzewnice EKA NV (PTC/PS) działają przy użyciu czujnika temperatury powietrza nawiewanego (TJ-K10K).

• EKA NV PTC - temperatura zadana od 0 do 30°C.
• EKA NV PTC/PS - temperatura zadana od -10 do 50°C.

Za pomocą potencjometru umieszczonego w górnej części obudowy nagrzewnicy można ustawić różną temperaturę żądaną (zadaną) powietrza.

Obudowa nagrzewnicy wstępnej oraz kanał powietrzny przed nagrzewnicą wstępną powinny być izolowane wełną mineralną 10cm (R~2,4m²K/W). W zależności od pozycji montażu nagrzewnicy w kanale względem silnika (przed lub za silnikiem), wąż ciśnieniowy należy umieścić odpowiednio na rurze "-" lub "+".

Nagrzewnica posiada:
- 2 stopnie zabezpieczenia termicznego (50/100C)
- uszczelki na króćcach powietrznych
- obudowę stalową pokrytą alucynkiem
- grzałki ze stali nierdzewnej AISI304
- zabudowany regulator mocy typu EKR+radiator
- czujka kanałowa
- presostat (zabudowany)

WERSJE:

• EKA: nagrzewnica bez zintegrowanego sterowania (wymaga dokupienia regulatora mocy EKR i czujnika kanałowego TJK-10K);
• EKA NV: nagrzewnica z zabudowanym regulatorem mocy i nastawnikiem temperatury na obudowie (0-30°C);
• EKA NI: nagrzewnica z zabudowanym regulatorem mocy, przystosowana do regulacji ściennym regulatorem TR5K w zakresie 0-30°C (kupowanym oddzielnie);
• EKA NIS: nagrzewnica z zabudowanym regulatorem mocy przystosowana do sterowania przez zewnętrzny sygnał 0-10 VDC;
• EKA NV PTC/PS - nagrzewnica z zabudowanym regulatorem mocy, nastawnikiem temperatury na obudowie (od -10 do +50°C) i dodatkowym zabezpieczeniem przed niedostatecznym przepływem powietrza (presostat).

DANE TECHNICZNE:

WYMIARY:

TYPY:

1: standardowe wymiary nagrzewnicy EKA;

2: wymiary nagrzewnicy EKA z zewnętrznym przekaźnikiem ciśnieniowym;

3: wymiary nagrzewnicy EKA z zewnętrzną chłodnicą;

4: wymiary nagrzewnicy EKA z zewnętrzną chłodnicą i przekaźnikiem ciśnieniowym
