Regulator obrotów STR 1 - 75L22
Opis

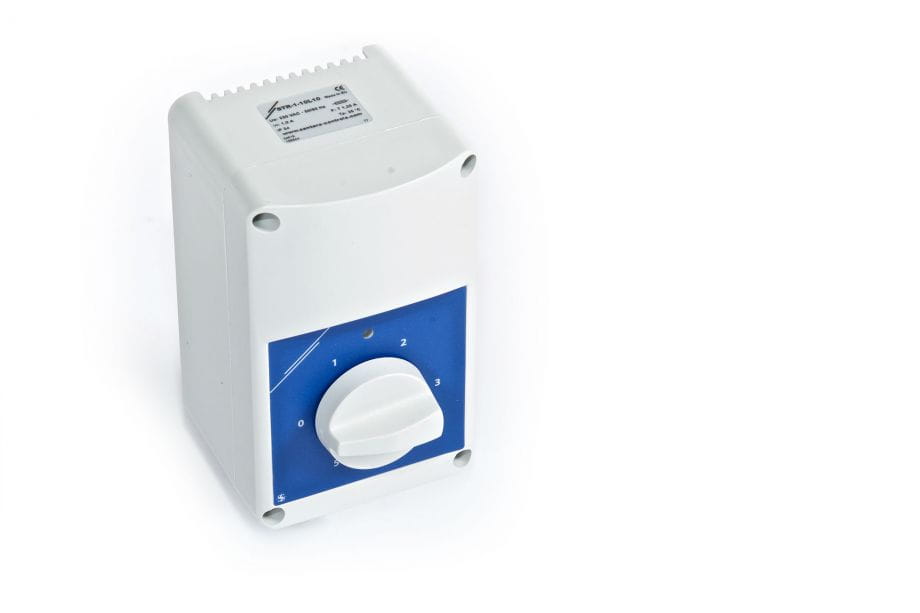

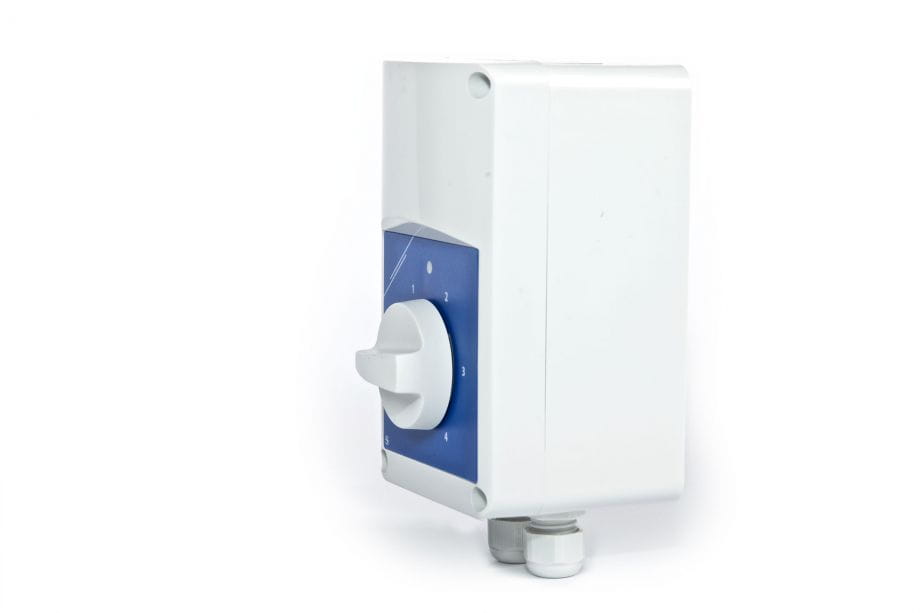

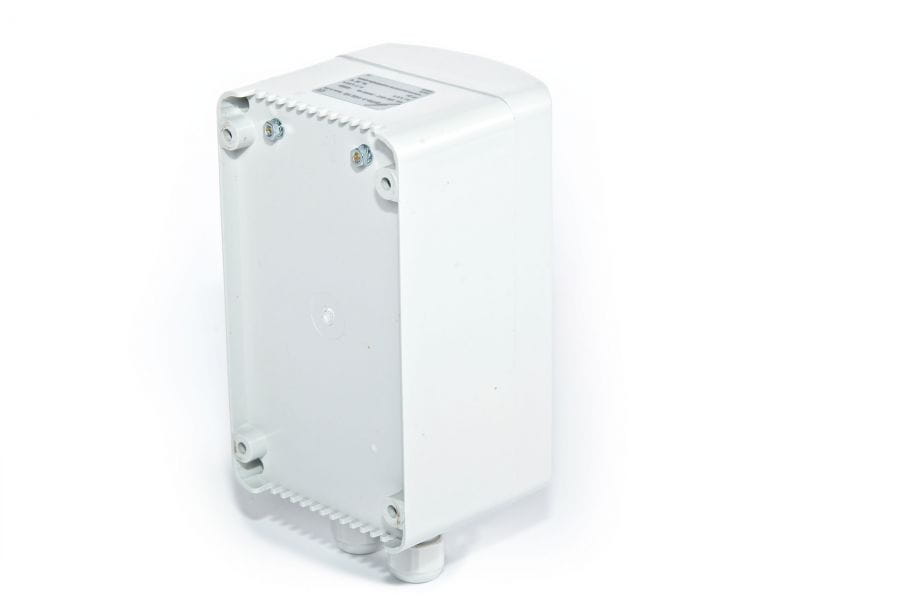

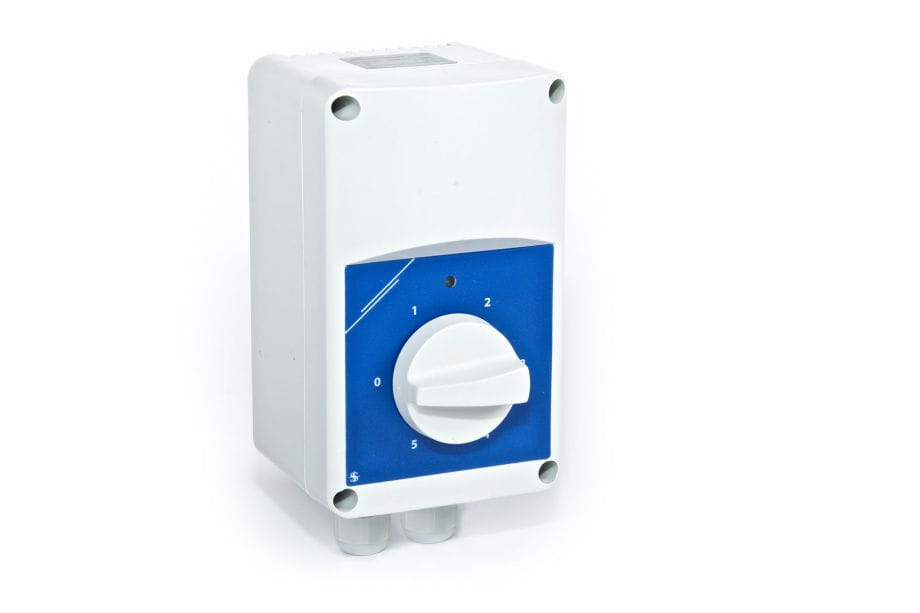

Regulator obrotów STR 1 - 75L22
Transformatorowy regulator prędkości obrotowej do jednofazowych (230V, 50Hz) silników urządzeń rotacyjnych (wentylatory, pompy). Obudowa została wykonana z odpornego na uderzenia i promieniowanie UV tworzywa ABS w kolorze jasnoszarym RAL 7035 (do wielkości 7.5A) lub blachy stalowej w kolorze RAL 7032. Montaż natynkowy, stopień ochrony IP54. Pięciostopniowa regulacja za pomocą przełącznika na obudowie. Regulator posiada: diodę sygnalizującą włączenie napięcia; wyjście nieregulowalne (230V/2A) do sterowania dodatkowym wskaźnikiem, zaworem lub siłownikiem przepustnicy; wznowienie pracy po zaniku zasilania. Sugerowana współpraca z przekaźnikiem ochrony silnika S-ET10 (brak funkcji ochrony termicznej silnika wyposażonego w czujniki temperatury uzwojeń typu termokontakt).
Charakterystyka:
- pięciostopniowa regulacja
- ręczna regulacja obrotów silnika
- obudowa z ABS lub z blachy stalowej
- stopień ochrony IP54
- maksymalna temperatura pracy: 35°C.
Zastosowanie:
Ręczna regulacja obrotów silników wentylatorów poprzez zmianę napięcia zasilającego.
Stopnie pracy: modele L10 - 0-80-110-140-170-230V modele L22 - 0-(80)-110-140-170-190-230V modele L20 - 0-(80)-100-120-140-170-230V.
Dane techniczne:
| Typ STR 1 |
I max
[A] |
m
[kg] |
|---|---|---|
| STR 1 08L22 |
0,8
|
1,6
|
| STR 1 10L10 |
1,0
|
1,0
|
| STR 1 15L22 |
1,5
|
2,1
|
| STR 1 22L22 |
2,2
|
4,3
|
| STR 1 35L22 |
3,5
|
4,7
|
| STR 1 50L22 |
5,0
|
5,0
|
| STR 1 75L22 |
7,5
|
7,8
|
| STR 1 100L22 |
10,0
|
12,9
|
| STR 1 130L22 |
13,0
|
15,0
|
| STR 1 160L20 |
16,0
|
18,4
|
| STR 1 200L20 |
20,0
|
21,0
|
Wymiary:
| Typ STR 1 | szerokość [mm] |
wysokość [mm] |
głębokość [mm] |
|---|---|---|---|
| STR 1 08L22 | 115 | 205 | 100 |
| STR 1 10L10 | 84 | 160 | 88 |
| STR 1 15L22 | 115 | 205 | 100 |
| STR 1 22L22 | 115 | 205 | 100 |
| STR 1 35L22 | 170 | 255 | 140 |
| STR 1 50L22 | 170 | 255 | 140 |
| STR 1 75L22 | 200 | 305 | 140 |
| STR 1 100L22 | 300 | 425 | 185 |
| STR 1 130L22 | 300 | 325 | 185 |
| STR 1 160L20 | 300 | 425 | 235 |
| STR 1 200L20 | 300 | 430 | 235 |
